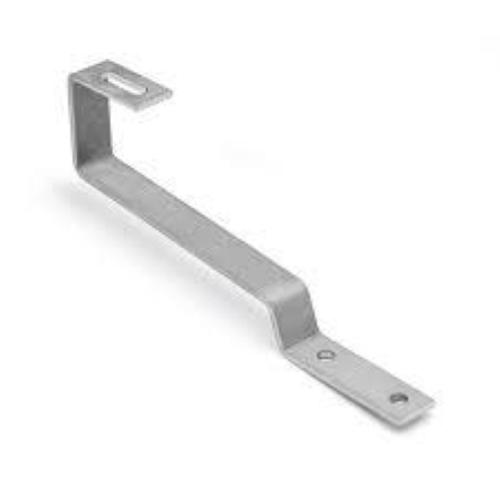

STAFFA FISSA TEGOLA PIANA - SP. 5 MM - HM 30 MM HM120

La gamma di staffe, realizzate in acciaio inox o alluminio, consente il montaggio di moduli fotovoltaici su qualsiasi tipologia di tegola presente sulla copertura. Alcuni modelli, dotati di regolazione trasversale e longitudinale, si adattano facilmente alle specifiche condizioni di installazione con dimensione travetti variabile. L’utilizzo di ciascuna staffa viene vincolato non solo dalla tipologia di tegola ma anche ai carichi accidentali di neve e vento presenti nel sito di installazione: in presenza di carichi elevati o ampie luci di lavoro vengono utilizzate staffe rinforzate con spessori maggiorati.
La gamma di staffe fisse e regolabili è in grado di realizzare le differenti casistiche di montaggio con qualsiasi tipologia di tegola presente sulla copertura.

Caratteristiche Materiali
Materiale: X5 CrNi 18-10 (AISI 304);
Forma del prodotto: C (nastro laminato a freddo);
Finitura: 2B (nastro trattato termicamente, decapato, skinpassato);
Densità: 7,9 g/m3;
Resistenza alla trazione: 540 – 750 N/mmq;
Allungamento: 45 % min.;
Durezza: 82 HRB

Caratteristiche Tecniche
Carico massimo applicato con prova di compressione su un piano inclinato di 0°: 80Kg;
Carico massimo applicato con prova di compressione su un piano inclinato di 20°: 60 Kg;
Carico massimo applicato con prova di compressione su un piano inclinato di 30°: 50 Kg;
Profili compatibili: PRT2334, PRT2640, PRT2947;
Attacco profilo: inferiore.
